產品說明

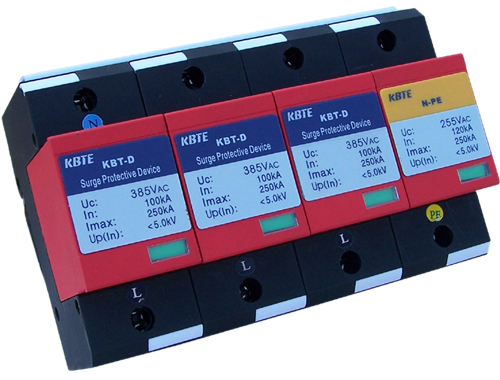

電源避雷模塊
-
避雷產品品牌：【科比特】
避雷器型號：【】
工程價格咨詢：【13874906936】
產品簡介：KBT-D380/3+1/100電源避雷模塊應采用36mm標準導軌國定在配電屏或電源設備內；KBT-D380/3+1/100電源避雷模塊應根據TT、TN電網的不同特點，按照模塊上的接線標識采用不同的鏈接方式并聯安裝在被保護的電源行路上
產品特點：
1.KBT-D380/3+1/100電源避雷模塊應采用36mm標準導軌國定在配電屏或電源設備內；
2.KBT-D380/3+1/100電源避雷模塊應根據TT、TN電網的不同特點，按照模塊上的接線標識采用不同的鏈接方式
并聯安裝在被保護的電源行路上，其中相保護模塊應與自動斷路器或保險絲串聯后并聯 接在相線上；
3.連接導線應采用多股銅線，其截面積要求應參照相關規范要求（通常電源連接線≥ 6mm^2,接地線≥10mm^2）,長度大于0.5米時要適當增加銅線的截面積；
4.安裝或拆卸防雷箱時必須先斷開電源，嚴禁帶點操作；
5.安裝好后應檢查連接導線是否擰緊，自動斷路器開關是否合上，一切正常后方能通電。
技術參數：
|
型號
|
KBT-D380/3+1/150
|
KBT-D380/3+1/100
|
KBT-D380/3+1/80
|
KBT-D380/3+1/60
|
|
持續工作電壓
|
385
|
|||
|
電網制式
|
TN-S
|
|||
|
通流容量In(8/20)KA
|
150
|
100
|
80
|
60
|
|
通流容量In(10/350)KA
|
50
|
35
|
25
|
20
|
|
保護水平
|
3200V
|
2500V
|
2200V
|
2000V
|
|
響應時間
|
≤25ns
|
|||
|
接地電阻
|
≤4Ω
|
|||
|
裂化指數
|
★
|
|||
|
工作環境
|
溫度： -40℃至+85℃ 相對濕度≤95%（25℃）
|
|||
|
外形尺寸
|
144*66*90
|
|||
注意事項：
1.用戶單位應制定電源避雷設施管理制度，并指定專人管理；
2.定期檢查（測）電源避雷模塊的工作情況，雷雨過后即時查看，嚴禁已經老化的防雷模塊未經
修復而繼續使用；
3.當某個避雷模塊的指示窗口變?yōu)榧t色時，則對應的防雷模塊已經老化或被雷擊損壞，應立即撥出并及時更換或送廠家維修。
